ノイズ計測用光センサ

概要

ノイズ検出用光プローブ(Vセンサ) 金属製同軸線を使用せず、光技術によりESDなどの誤動作を引き起こすノイズ電界や電圧を正確に測定する光センサ です。これまで誤動作に関する測定を妨げていた数々の障害※1を克服し正確な測定を可能としました。さらに光ファイバによる信号伝送のため、被測定物と電気的にアイソレートされており、オシロスコープなどの高価な測定機器を過入力で破壊される危険性を軽減します。
※1 測定電界を乱す。プロービングによりノイズを注入する。など




動画ダウンロード

構成と用途

コントローラにEセンサまたはVセンサを接続することにより3通りの測定が可能です。

① 電界計測 誤動作原因となる電界の測定(周波数・位相・強度など) Eセンサ
② 非接触電圧計測 ケーブル・回路パターンに伝導された電圧信号 Eセンサ
③ 接触電圧計測 IC・LSIのピン端子に入出力された電圧信号 Vセンサ

仕様

1)コントローラー

項目 仕様 備考
型番 C5-D1-A レーザ安全:クラス1※2
測定周波数範囲 100kHz ~ 10GHz 100kHz以下はカット
最大出力 10dBm
性能保証温度 0  ~ 40 ℃
保存温度 -10 ~ 50 ℃ 但し結露無きこと
出力コネクタ形式 N型 RF出力
電源 AC 100 ~ 265 V 単相

※2 レーザ光源(波長1.55μm、20mW、CW)内蔵。プロテクション機構により外部にレーザ光が漏れない構造。

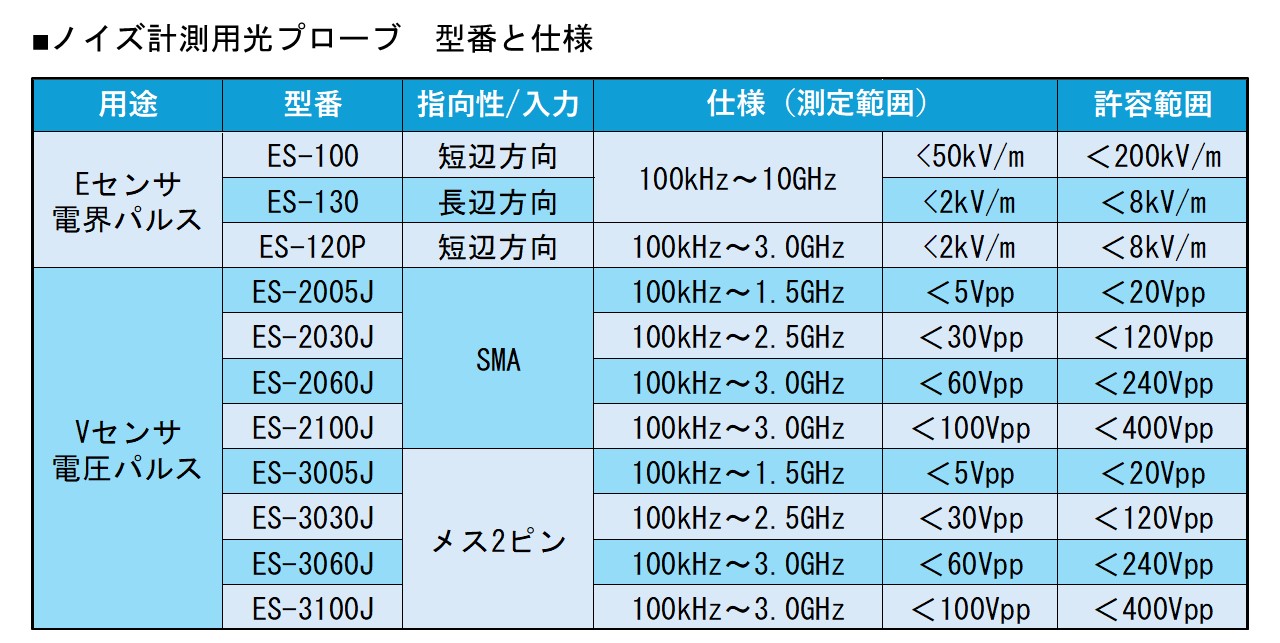

2)Eセンサ

型番 旧型番 周波数 電界強度
ES-100 CS-1403 100kHz~10GHz 0.5~25,000V/m※3 スペアナ計測による
ES-130 CS-1210 100kHz~10GHz 0.01~500V/m※3 スペアナ計測による

※3 本E センサの測定値は国際基準に対してトレーサブルではありません。トレーサビリティが必要な場合はご相談下さい。

3)Vセンサ

型番 旧型番 周波数 測定電圧範囲
ES-2005 CS-1501 100kHz~2GHz <5Vpp @1MHz
ES-2015 CS-1502 100kHz~3GHz <15Vpp @1MHz
ES-2030 CS-1609 100kHz~2GHz <30Vpp @1MHz
ES-2100 100kHz~2GHz <100Vpp @1MHz

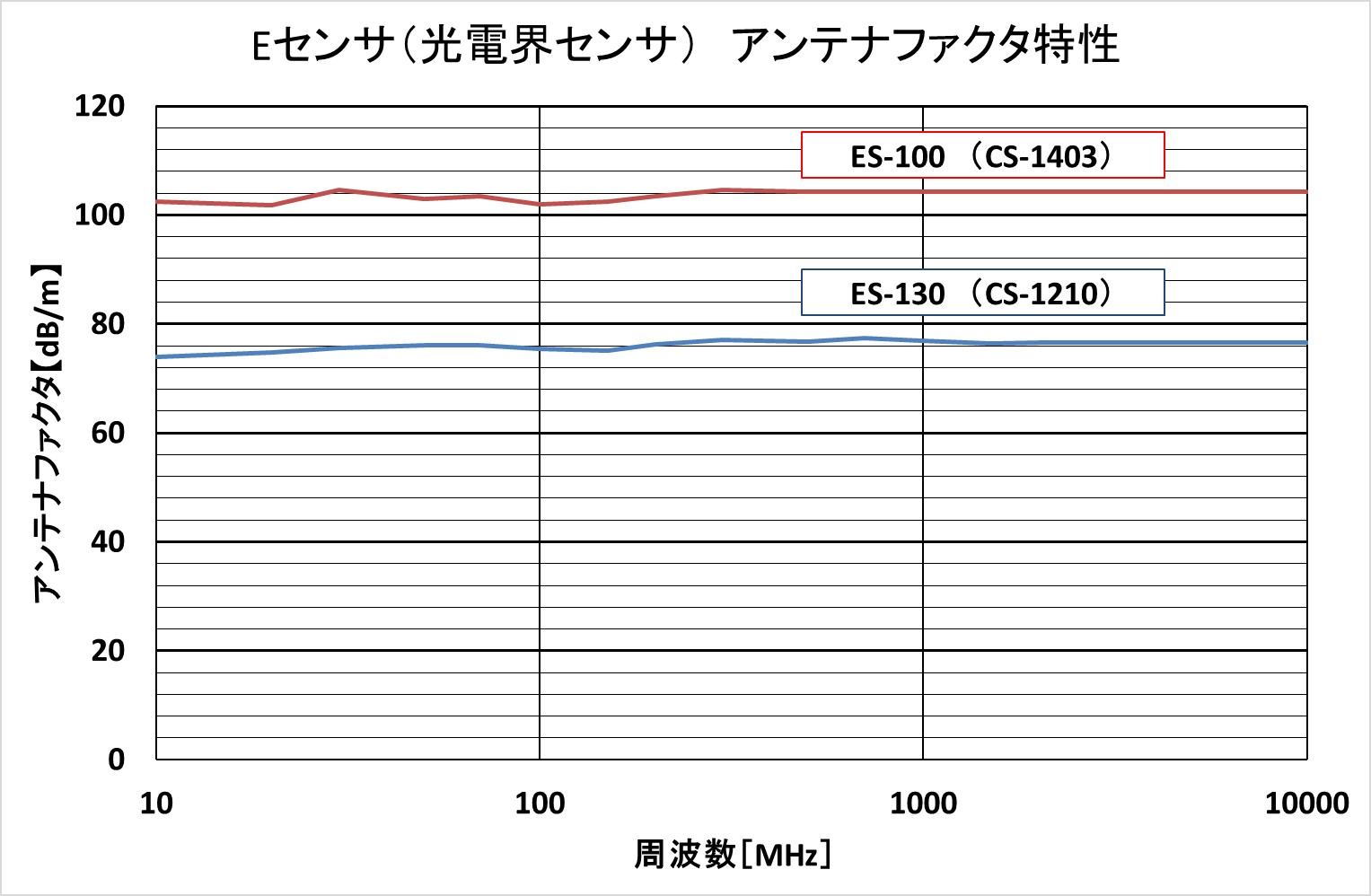

 Eセンサ 周波数特性


Eセンサ 周波数特性

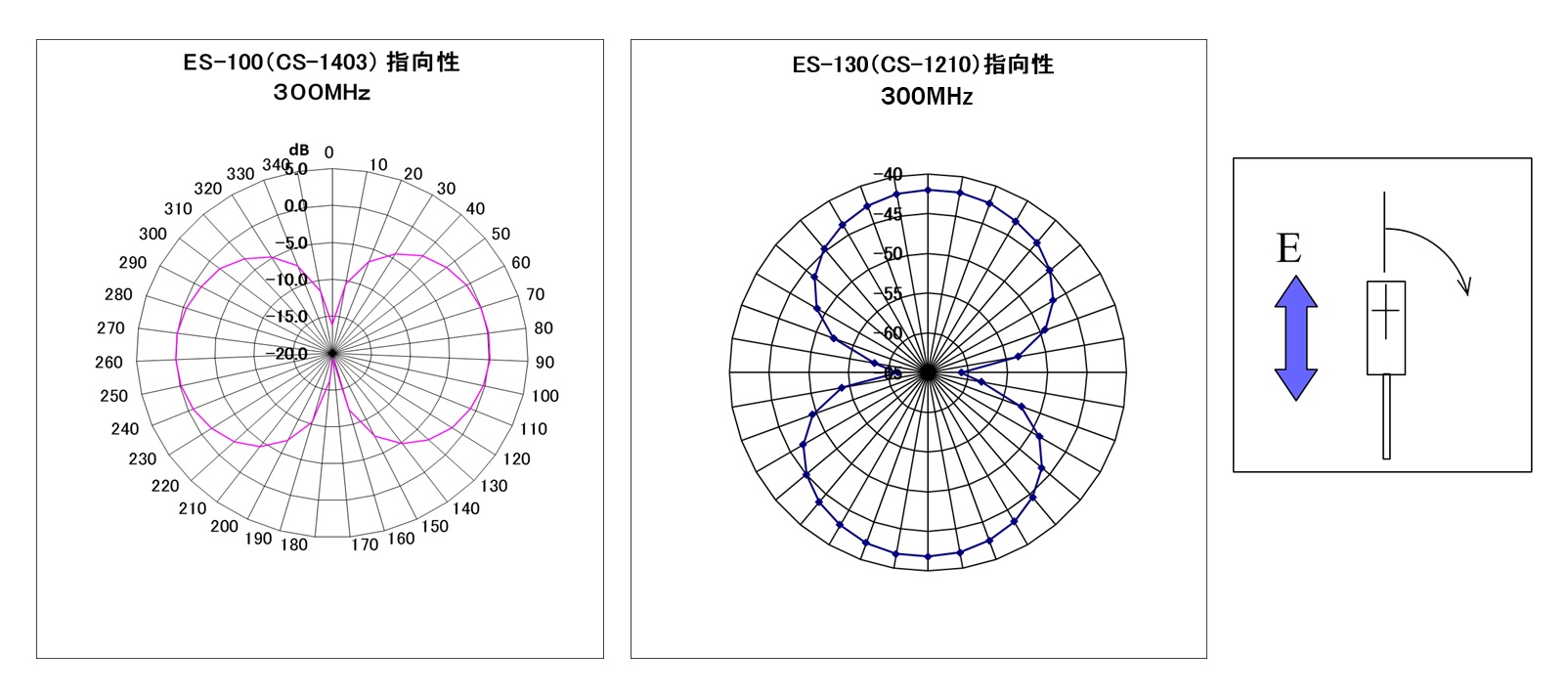

 Eセンサ(指向性)


Eセンサ(指向性)

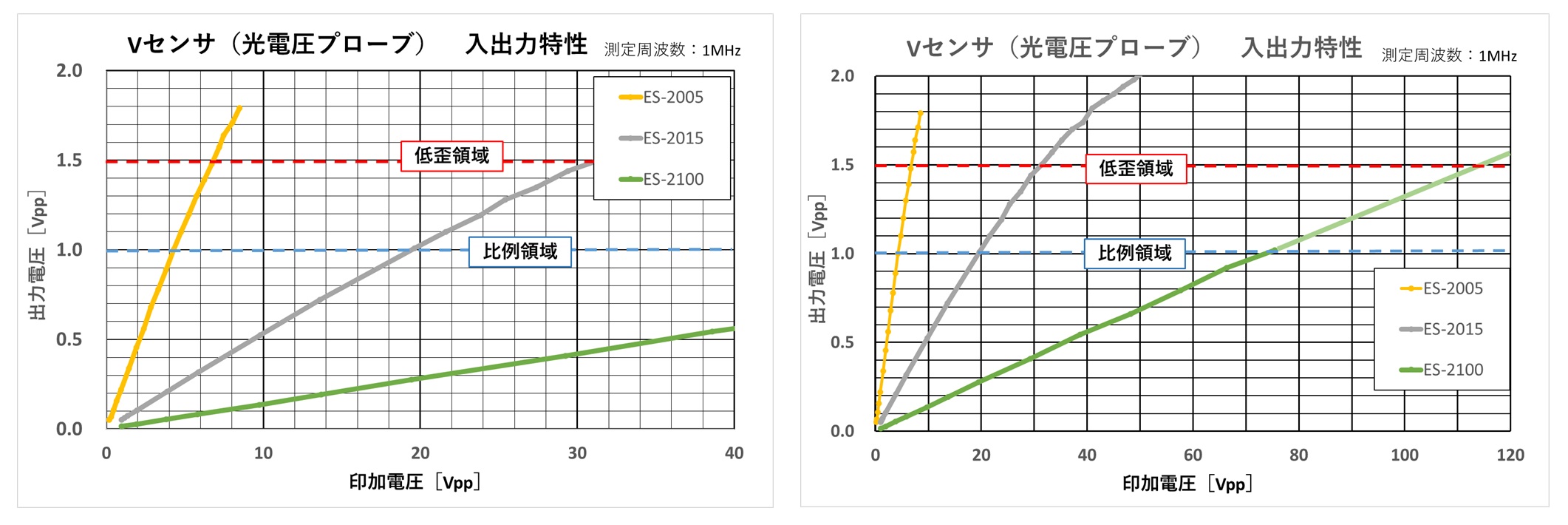

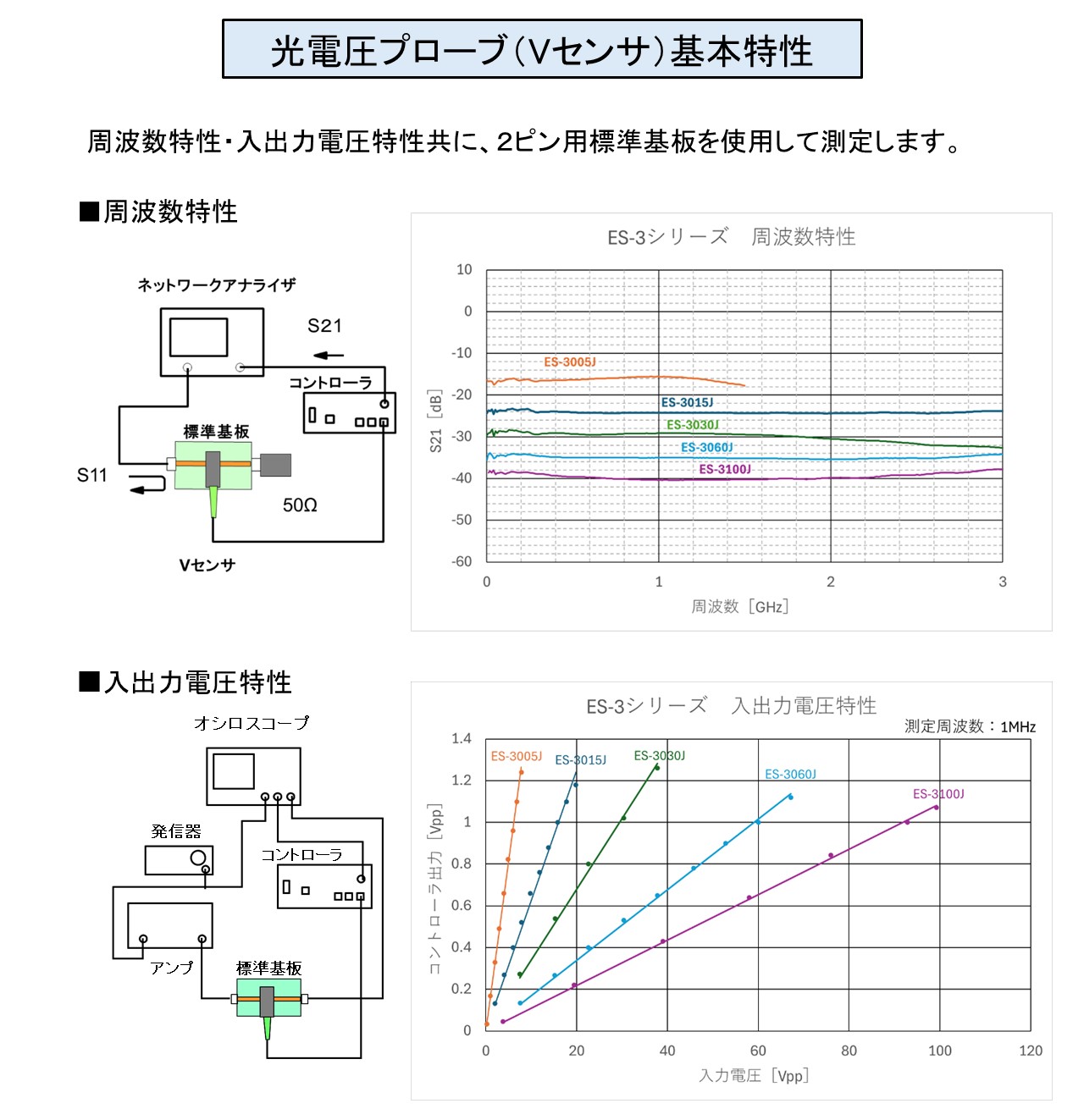

 Vセンサ(入出力特性)


Vセンサ(入出力特性)

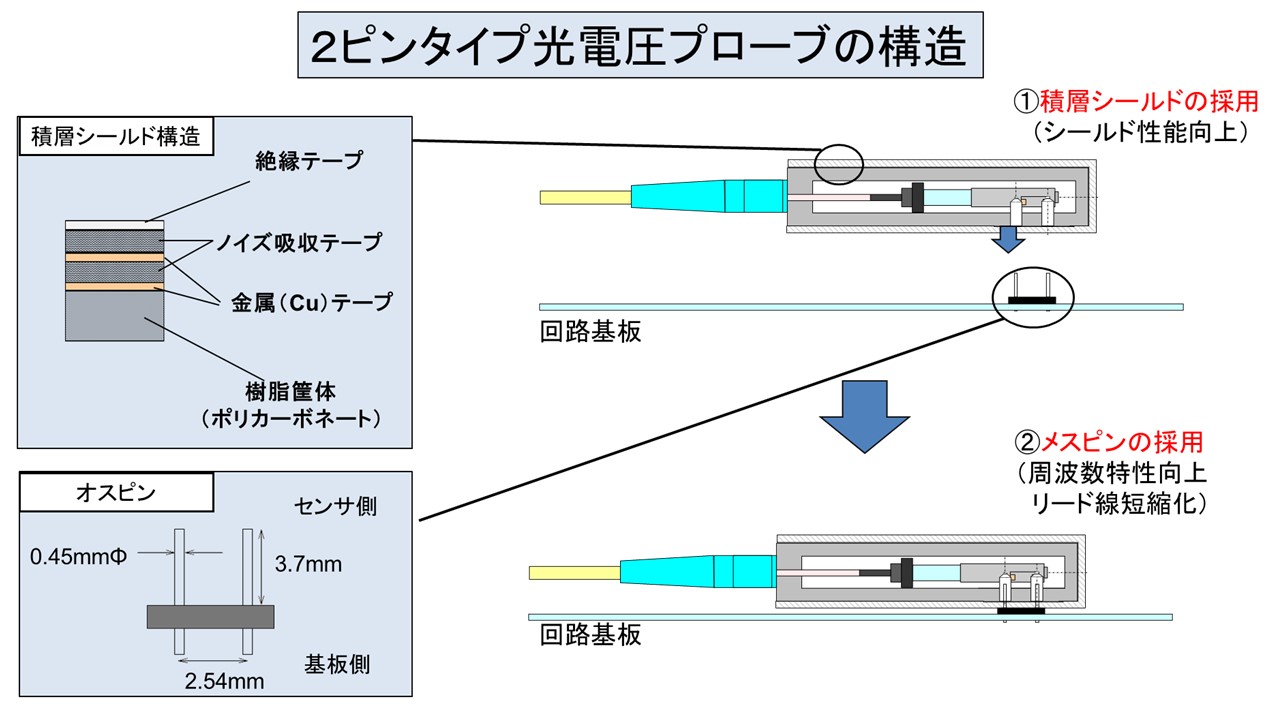

※ Vセンサの樹脂筐体品、2ピン出し品などカスタム対応致します。
※ 上記データはTYP値であり、性能を保証するものではありません。

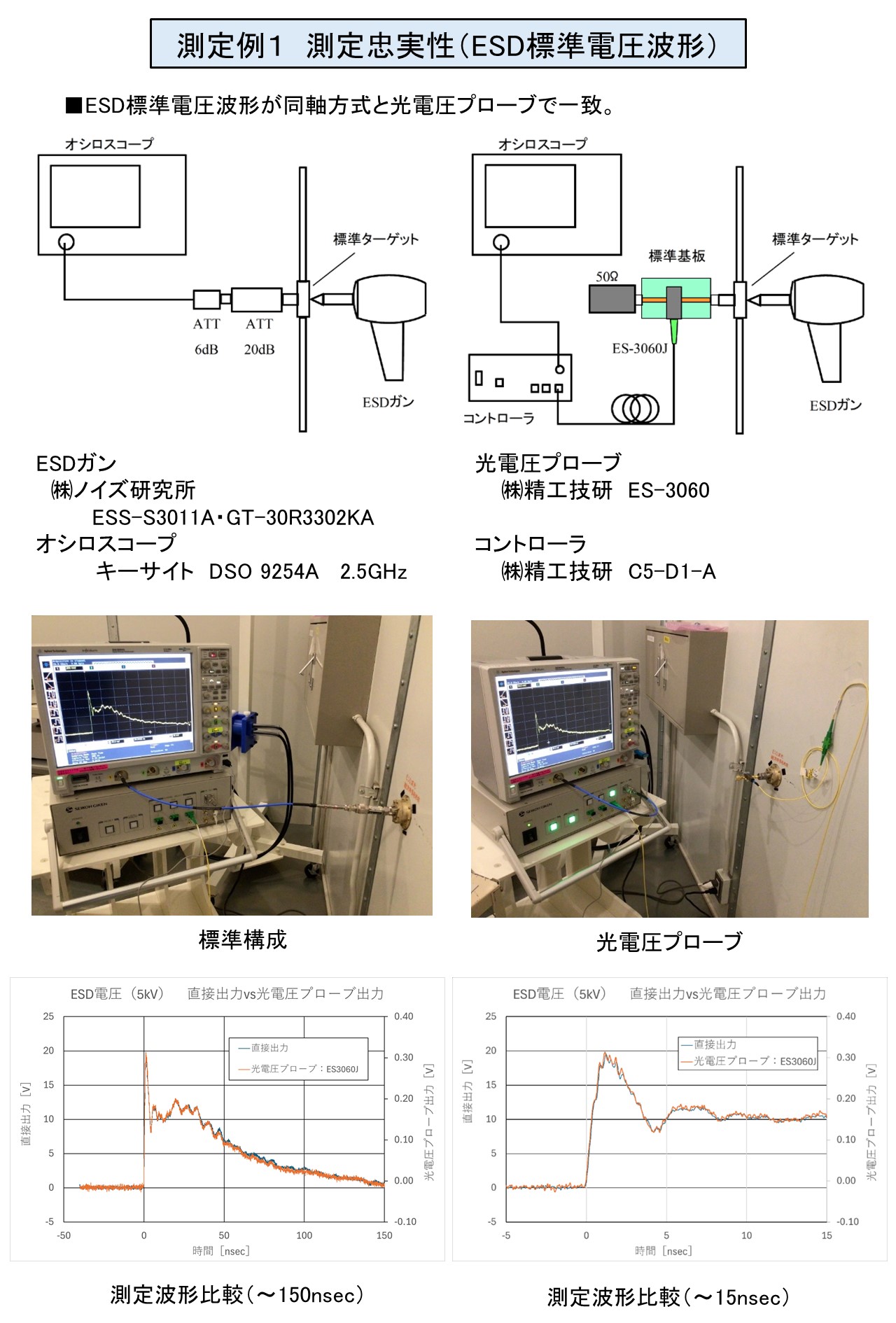

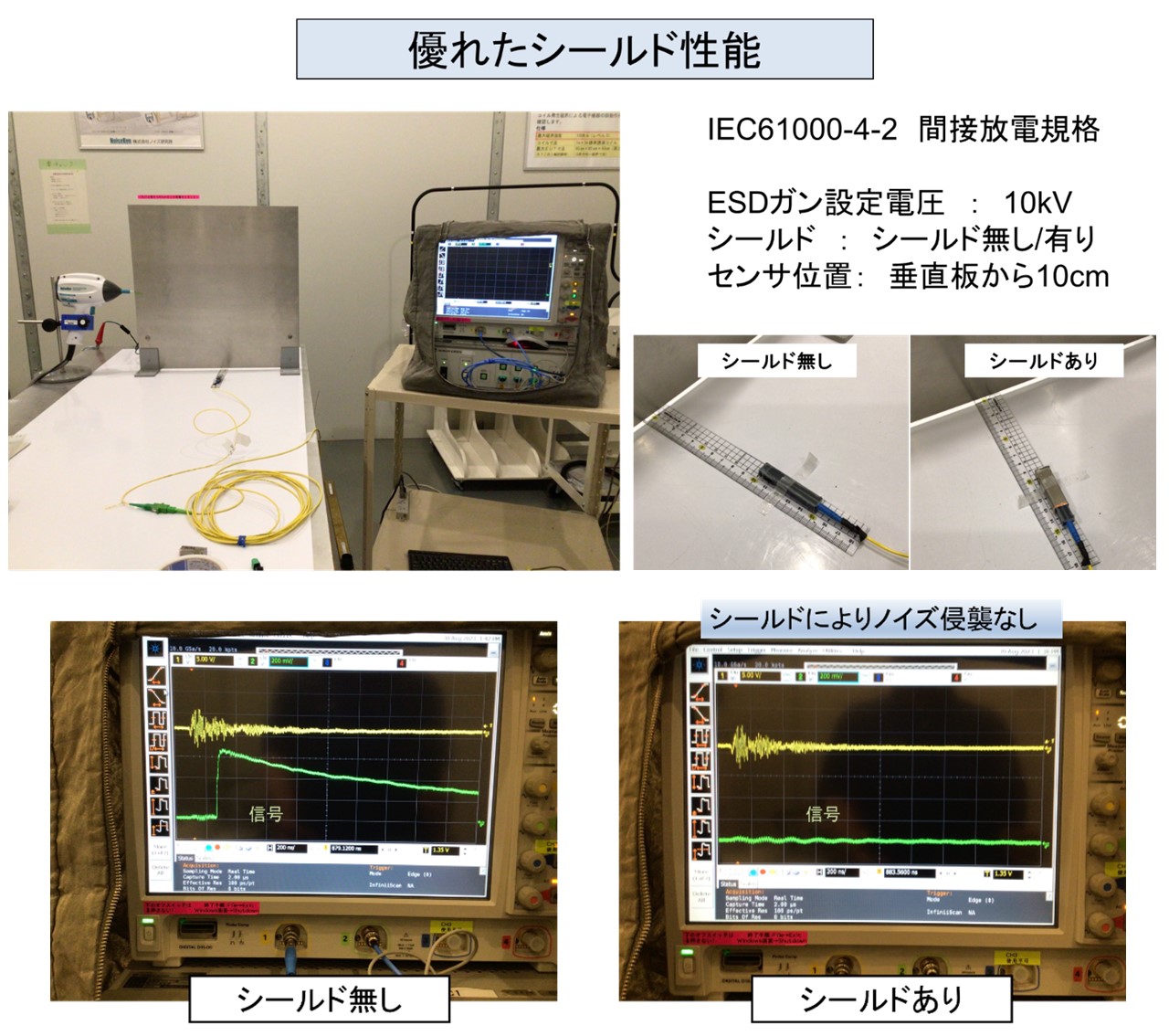

測定例

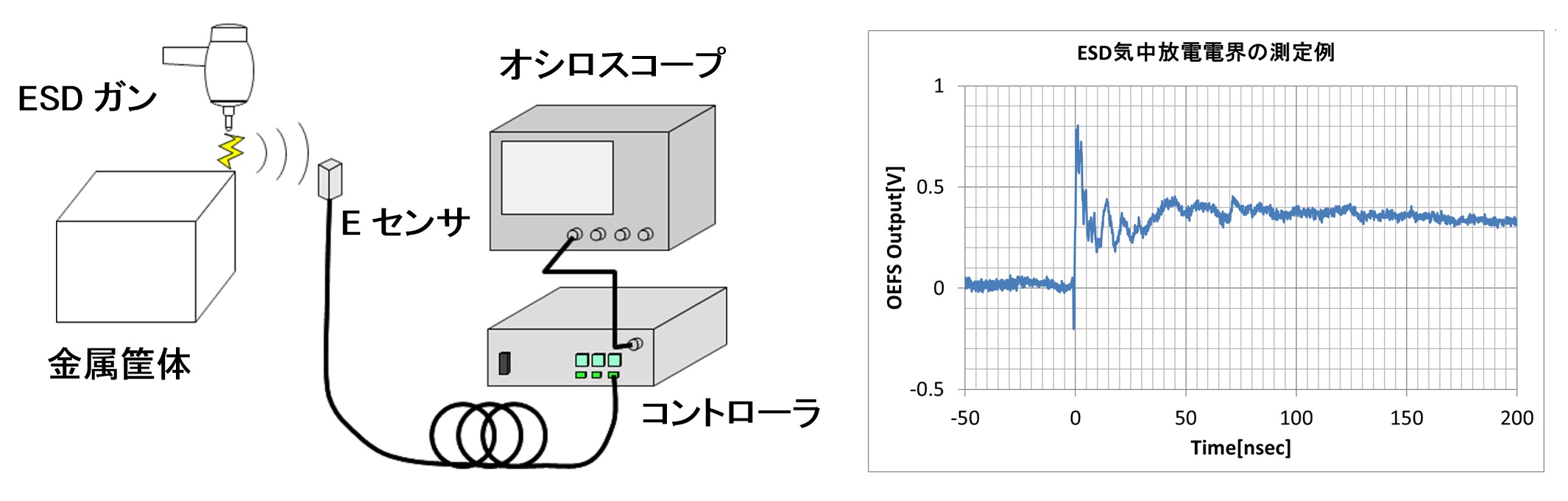

① 電界計測    金属筐体に対してESD気中放電近傍の電界を測定。
電界計測

② 非接触電圧計測 ストリップライン上に発生するノイズ電圧を間接測定
非接触電圧計測

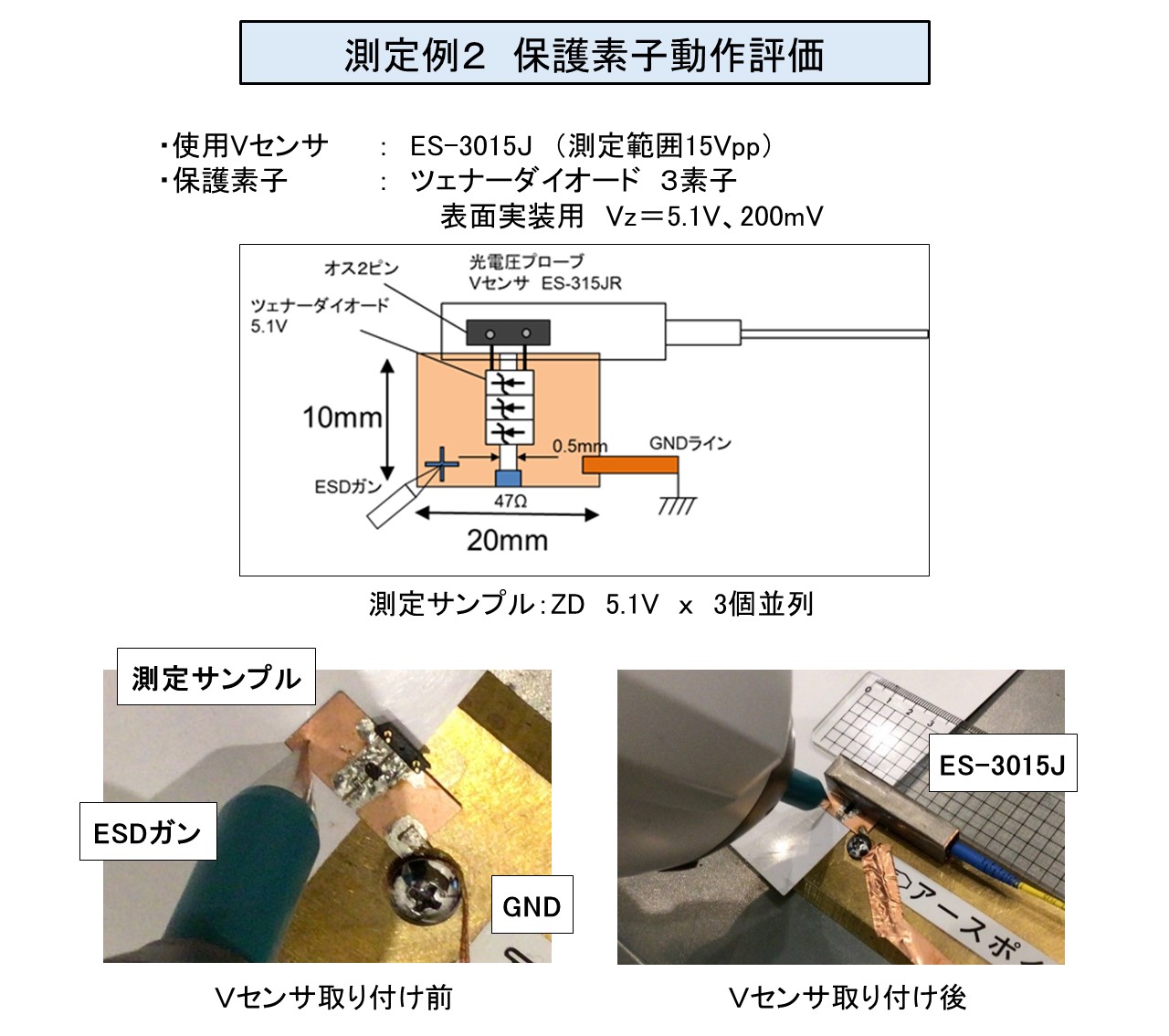

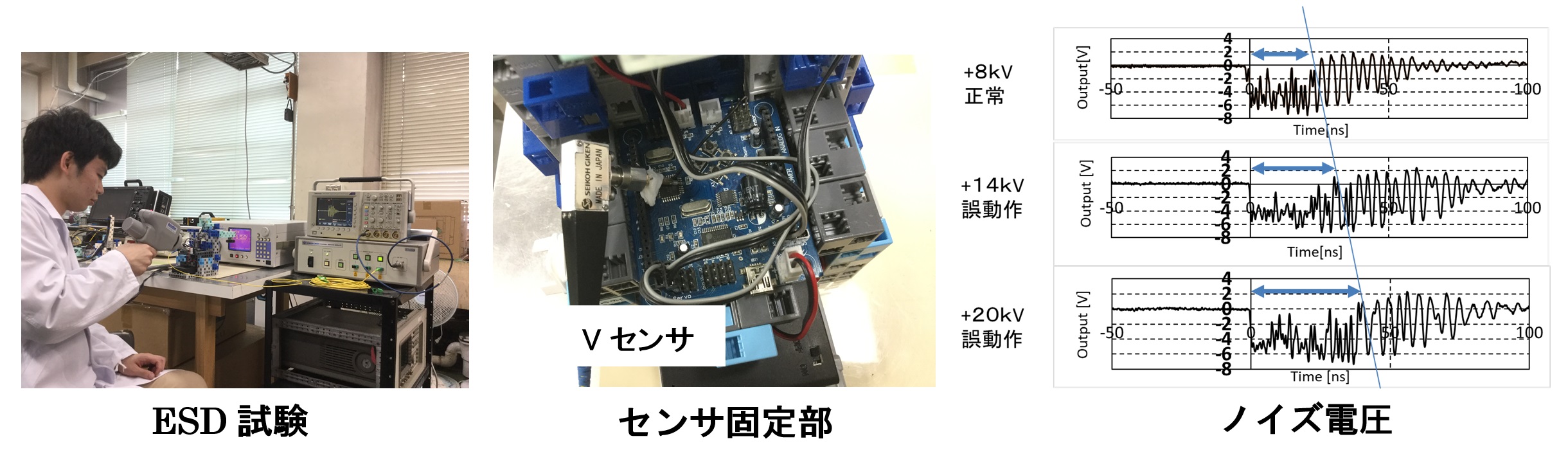

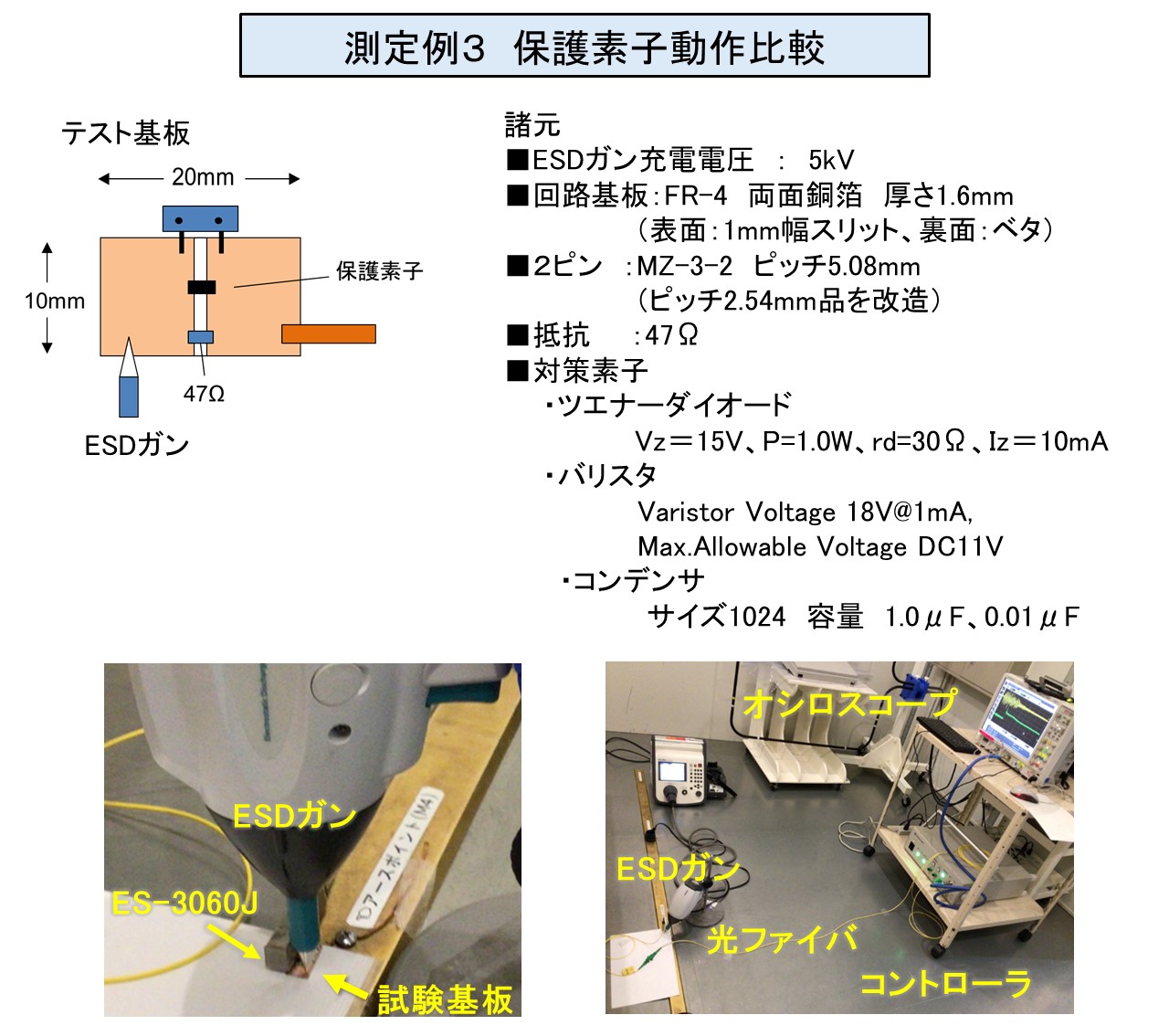

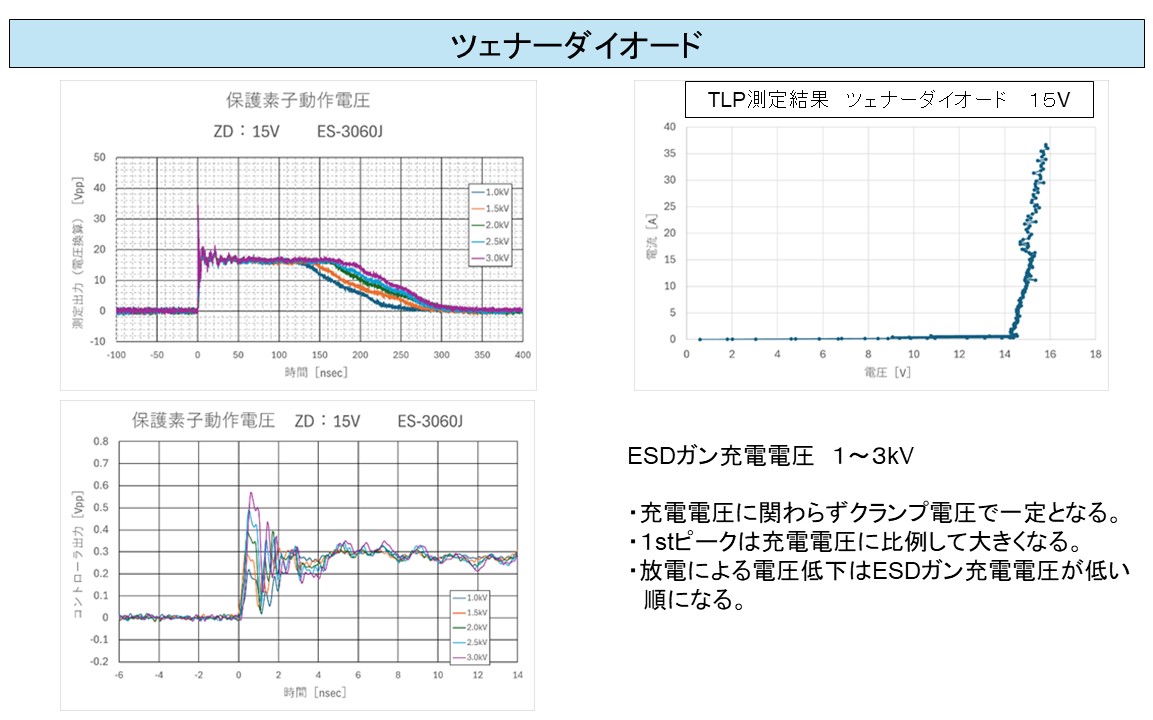

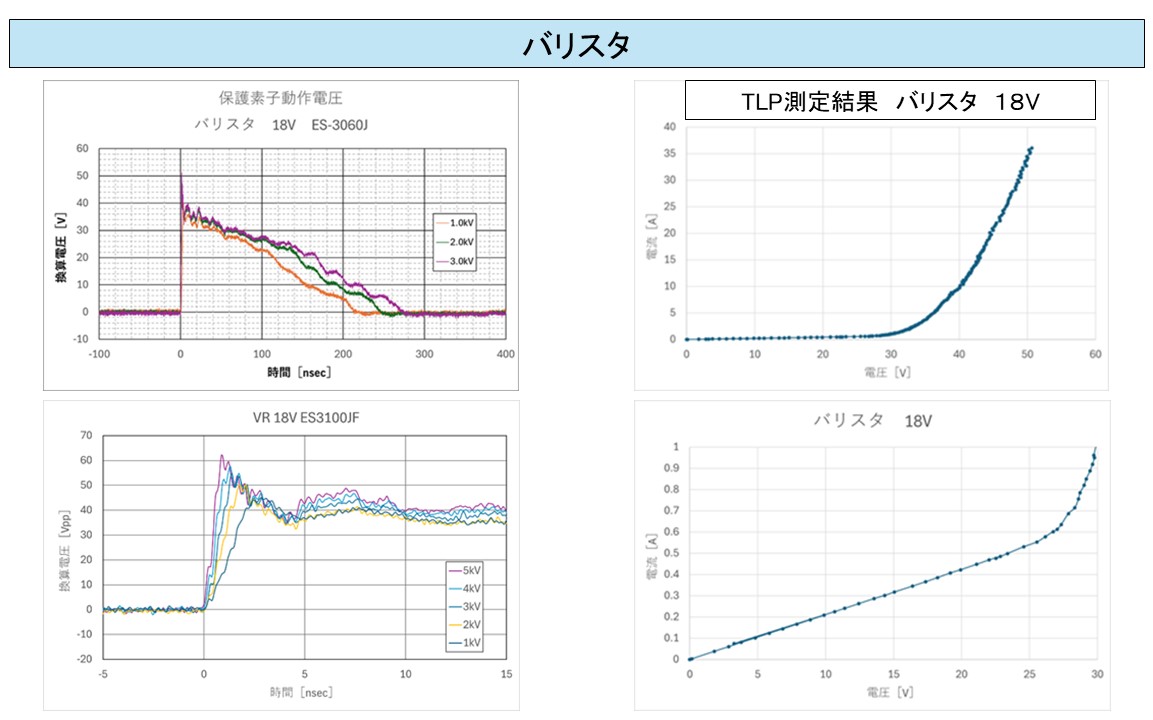

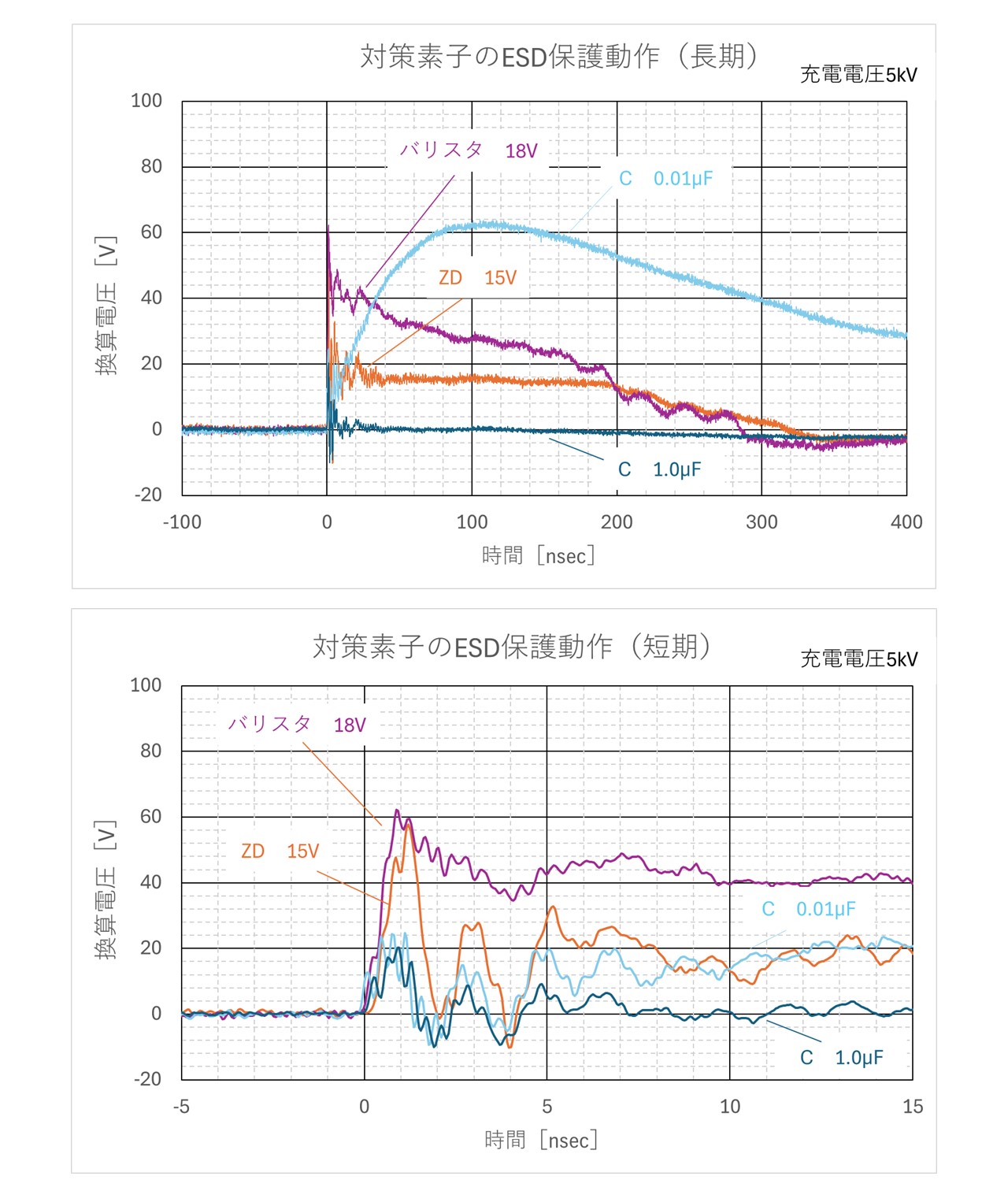

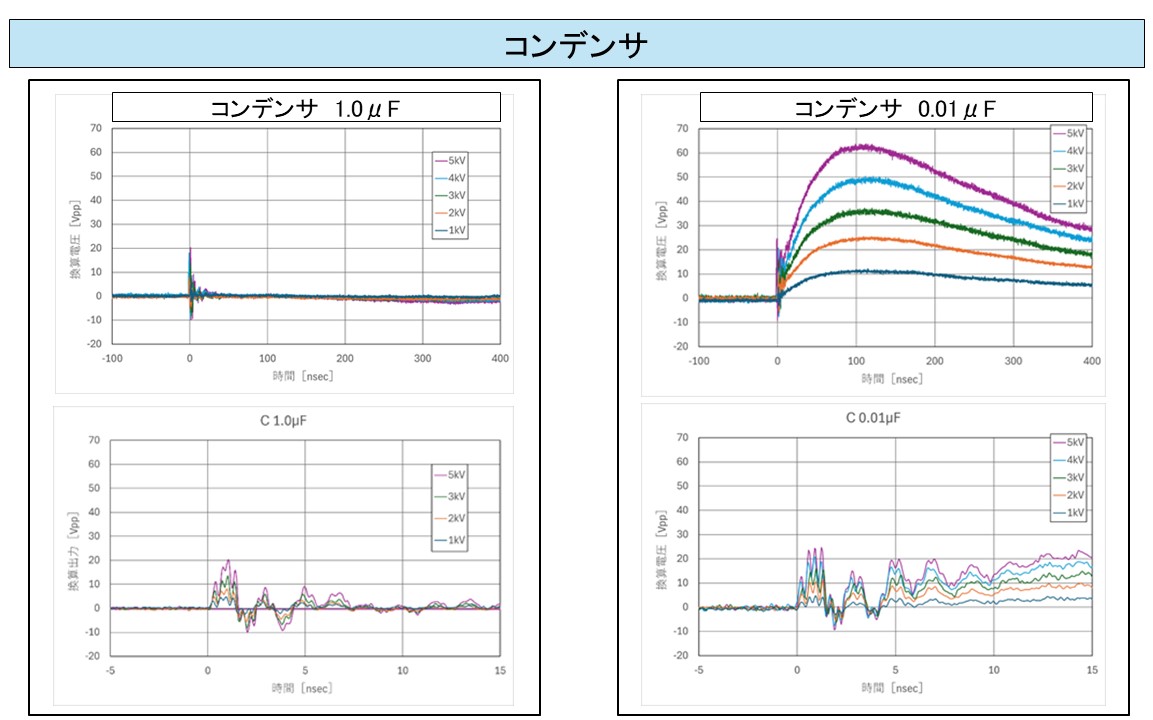

③ 接触電圧計測  制御ICピンへのノイズ電圧を直接測定
接触電圧計測

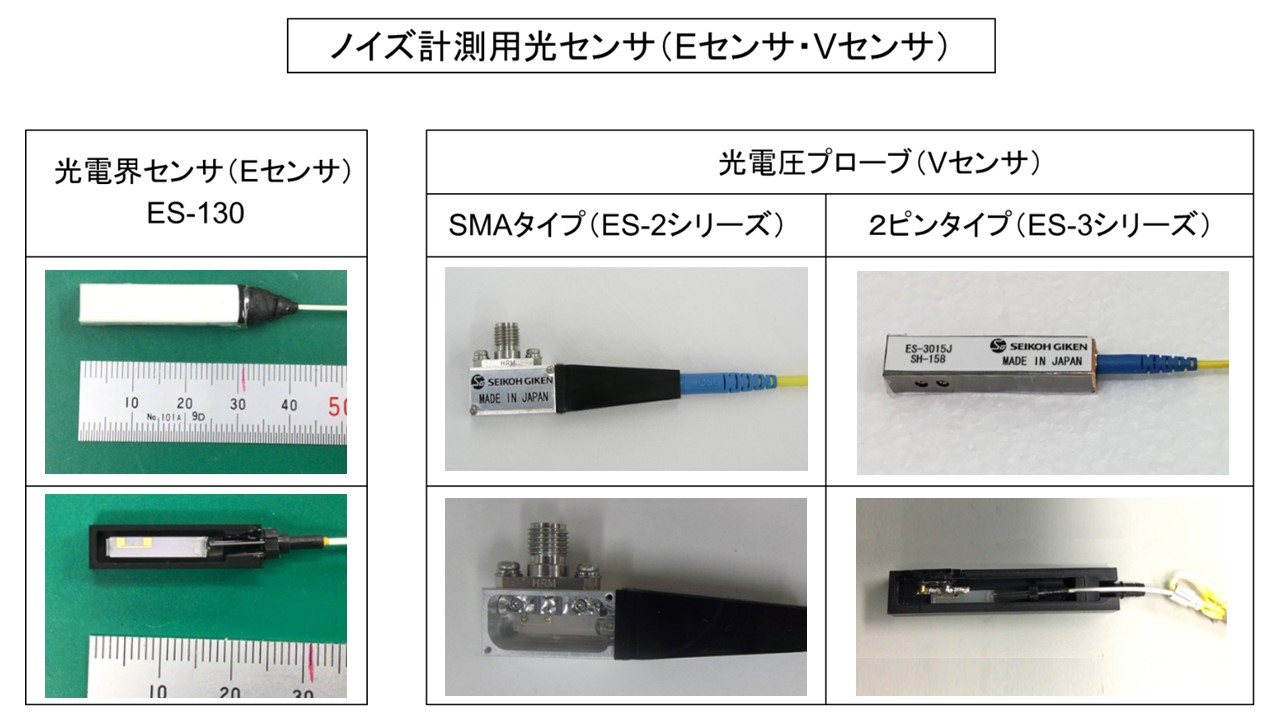

装置構成

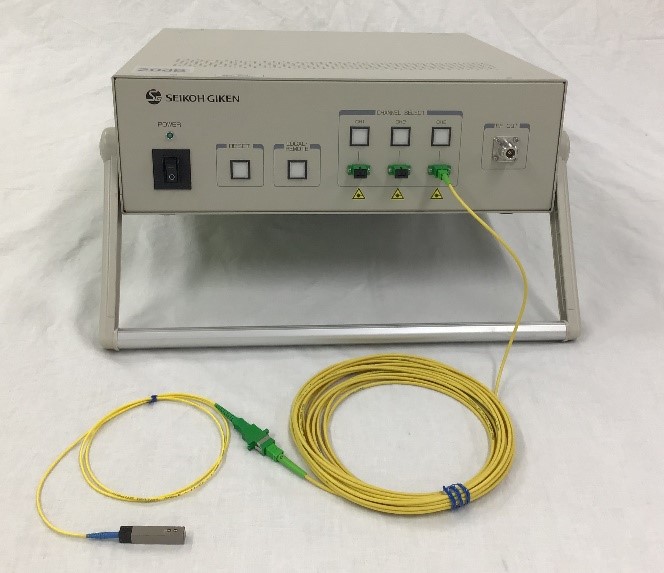

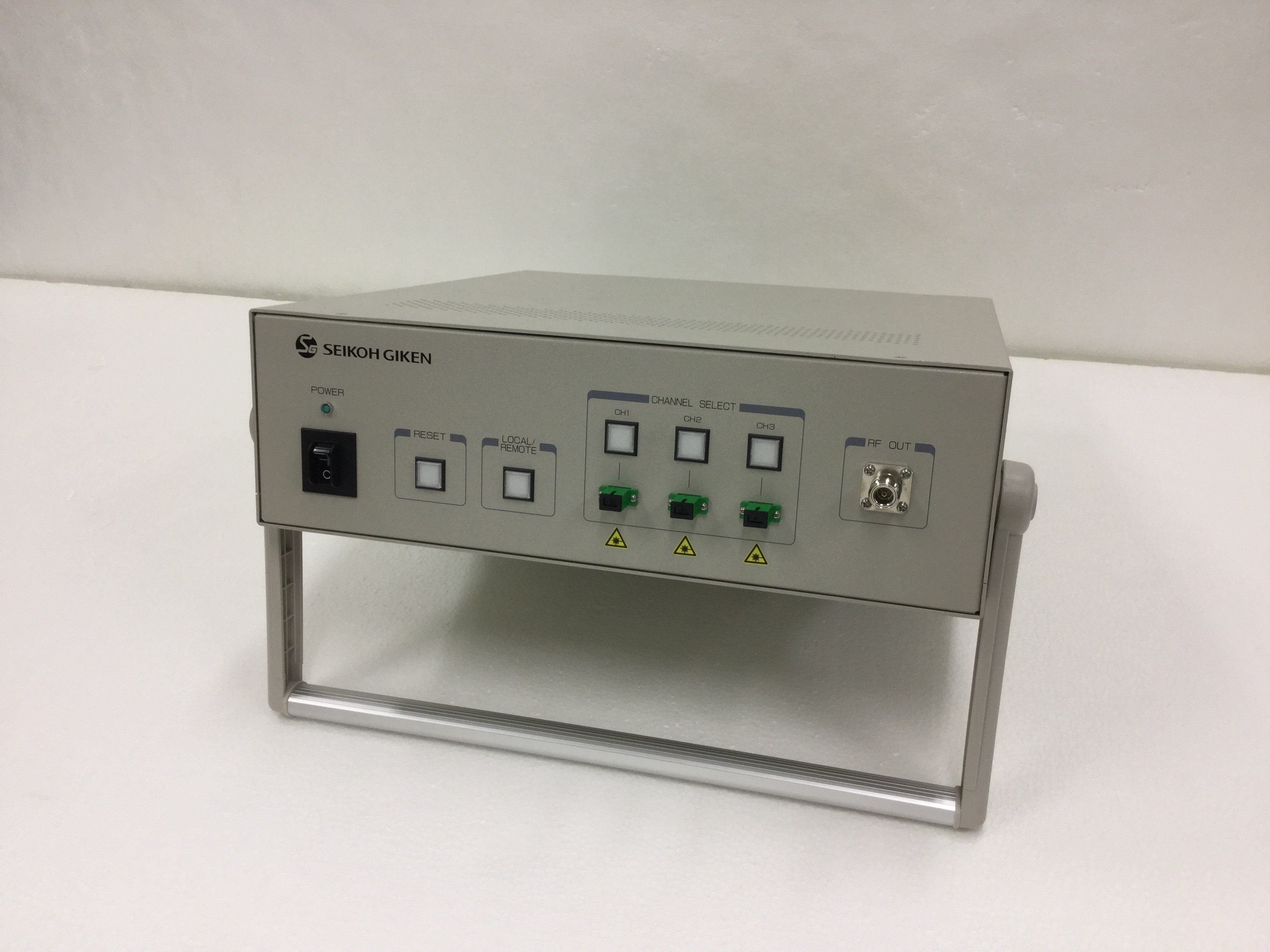

コントローラ

コントローラ

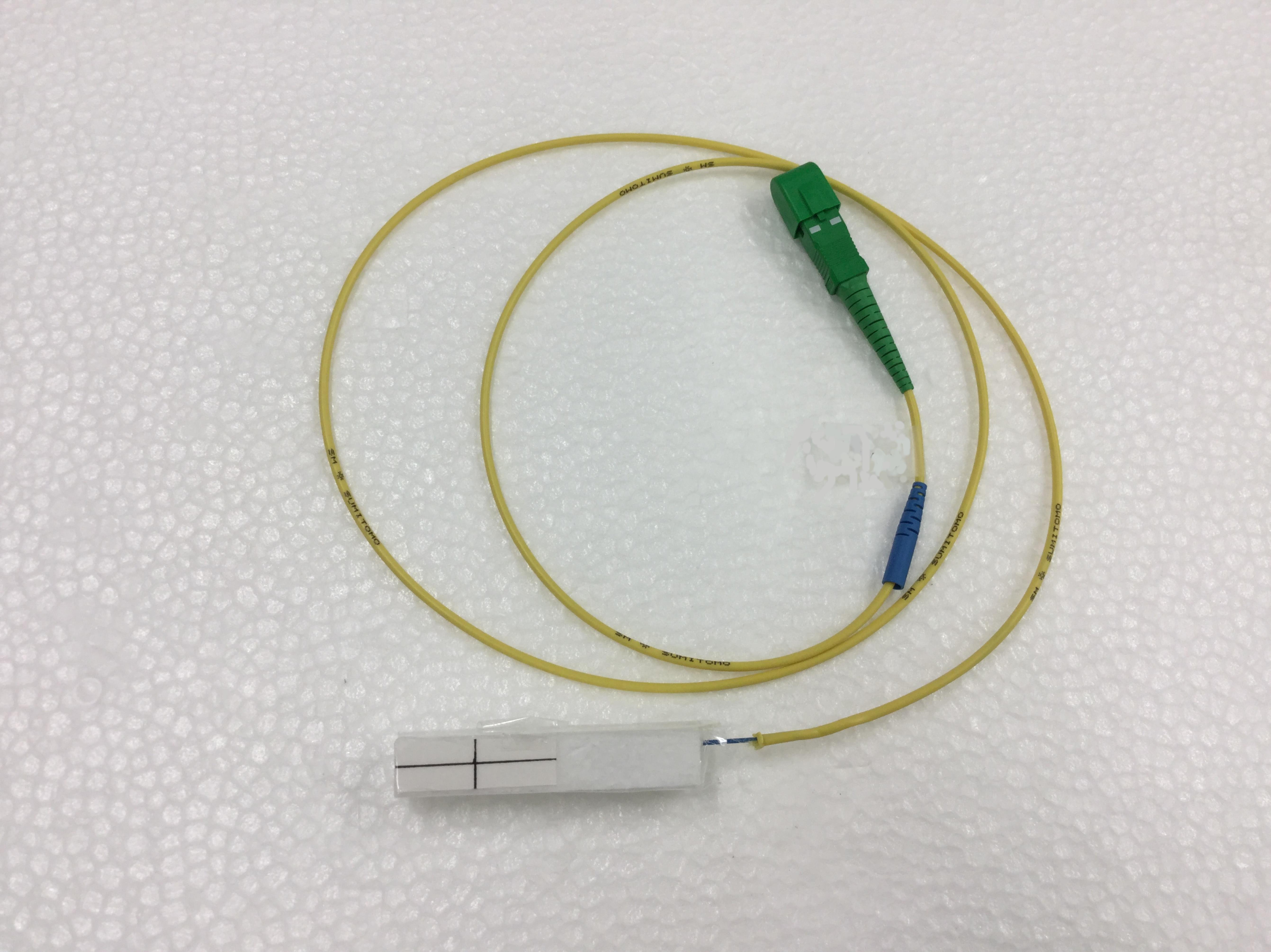

Eセンサ

Eセンサ

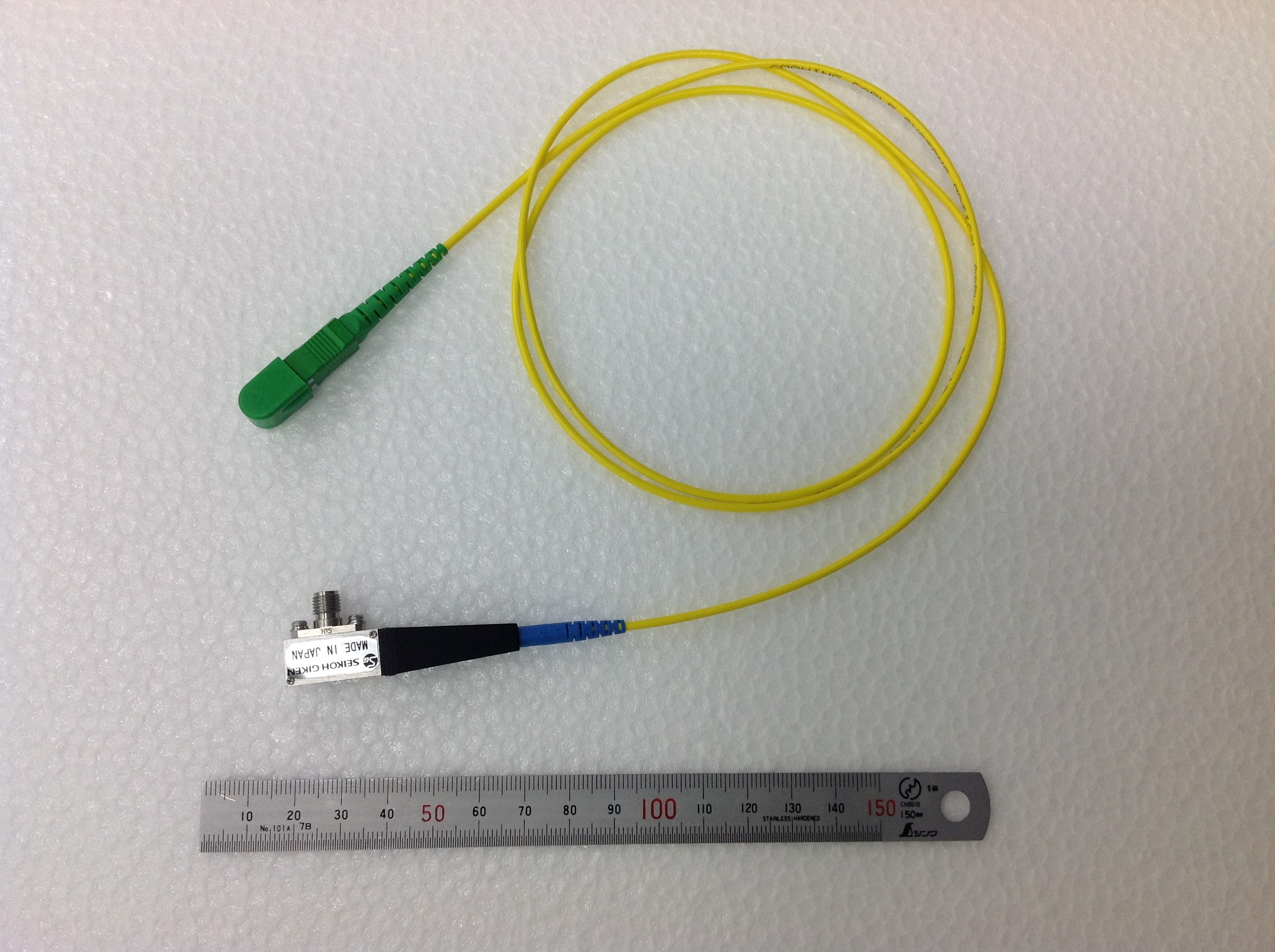

Vセンサ

Vセンサ
