ファイバアレイ
- ●当社のファイバアレイは創業以来培った精密加工技術を駆使し高精度、高信頼性を実現致しました。
- ●また、ファイバ端には国内外を問わず高い評価を頂いております弊社製の各種コネクタを取り付けます。
- ●ファイバアレイは、WDMシステムにおいて、光学素子(AWG)とファイバを結合させる重要なコンポーネントです。
特徴
- ●高いコアピッチ精度
- ●高信頼性
- ●V溝切削からコネクタ取り付けまで一貫した製作が可能ですので手間コストが省けます。
- ●各種ファイバに対応致します。

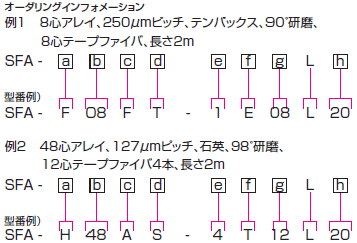

| a | ファイバピッチ | 250μm | F |
| 127μm | H | ||
| 1心 | N | ||
| b | ファイバアレイ心数 | 1心 | 01 |
| 8心 | 08 | ||
| 16心 | 16 | ||
| 32心 | 32 | ||
| 48心 | 48 | ||
| c | 研磨角度 （底面との角度） |
90° | F |
| 98° | A | ||
| 82° | R | ||
| d | 基板材質 | テンパックス(Borofloat) | T |
| 石英 | S | ||
| e | ファイバ本数 | ４本(例) | 4 |
| f | ファイバ種類 | ＵＶ素線φ0.25 | S |
| 4心テープ | F | ||
| 8心テープ | E | ||
| 12心テープ | T | ||
| φ0.9心線(1心のみ) | B | ||
| g | ファイバ心数 | 8心テープ(例) | 08 |
| h | ファイバ長 | 2.0m(標準) | 20 |
参考仕様
| 材質 | Tempax (borofloot) (CTE：3.3×10-6) |
| Silica Glass (CTE：5×10-7) | |
| 心数 | 1、8、16、32、48 (other channel available) |
| ピッチ | 127、250μm |
| コアピッチ精度 | ±0.5μm |
| ファイバ | SMF28e、Ribbon Fiber (4、8,12) |
| 研磨角度 | 90、98、82 degree |
上記製品の仕様やその他詳細に関しましては弊社へ直接お問い合わせ下さい。
又、カタログ以外の製品に付きましても、お気軽にお問い合わせ下さい。
 |
