製品情報

FCコネクタ

  • ●Telcordia GR-326-COREに対応するタイプを選択できます。
  • ●JIS C 5970 F01及び国際規格IEC 61754-13に準拠しています。
  • ●難燃グレードUL94V-0を満足するタイプを選択できます。
  • ●斜めPC用はキー幅寸法をワイドキー、ナローキーより選択できます。
■キー幅寸法
単位:mm
  PC ワイドキー
(Nタイプ斜めPC)
ナローキー
(Rタイプ斜めPC)
ハウジング・プラグ側 2.0 ±0.14 2.14 +0/-0.05 2.02 +0/-0.05
アダプタ側 2.4 ±0.2 2.15 +0.05/-0 2.03 +0.05/-0

FCハウジング(PC/APC兼用)

FCハウジング(PC/APC兼用)
  • ・成形フレームの採用、ケブラ及びPVC被覆の固定がカシメタイプによりSCタイプと同様の組立性を実現。(ケブラはデュポン社の登録商標です。)
  • ・SC用カシメ工具にて組立可能です。
    (型番: MDTK-02-120G)
  • ・PC/斜めPC兼用です。ワイドキー、ナローキーを選択できます。
  • ・難燃グレードUL94V-0を満足します。(キャップ除く)
  • ・Telcordia屈曲対応ブーツが標準装備です。
  • ・SAP-3 : φ2、φ2.4、φ3mmコード用です。
  • ・SAP-6 : φ0.9mm心線用です。

FCハウジング(PC/APC兼用)オーダリングインフォメーション

a ブーツ色 1
8
b ブーツ穴径 φ0.9mm用(難燃ゴム) 8
φ2mm用 6
φ3mm用 7
φ2.4mm用 A
c ブーツネーム 有(SAP-3) 1
無(SAP-6) 0
d キャップ 黒フェルールキャップ A
緑フェルールキャップ B
e 梱包形態 部品別梱包 0
f キー幅 ワイドキー D
ナローキー K
g 管理桁 SAP-3 1G
SAP-6 0G

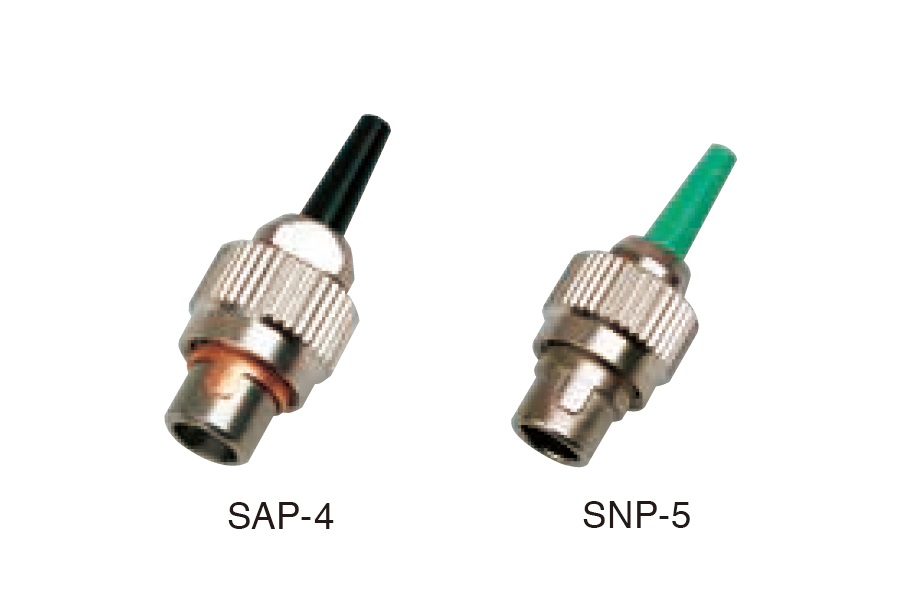

FCφ0.9mm心線用ハウジング

FCφ0.9mm心線用ハウジング
  • ・NTT仕様(FC-P)及びJIS C5970相当品です。(SAP-1)
  • ・全長24mmで装置内使用に最適です。(SAP-4)
  • ・難燃グレードUL94V-0 ブーツです。(キャップを除く)(SAP-4)
  • ・LD/PDモジュール用に広く使用されています。(SAP-4)
  • ・SAP-1 :φ2mmコード用, φ3mmコード用
  • ・SAP-4 :φ0.9mm用

FCφ0.9mm心線用ハウジング オーダリングインフォメーション

a ブーツ色 Black 1
b ブーツ穴径 φ0.9mm用(難燃ゴム) 8
φ2mm用 2
φ3mm用 3
c ブーツネーム 0
d キャップ 白(プラスチック) 3
黒フェルールキャップ A
e 梱包形態 仮組み 1
f 管理桁 00G

FC 斜めPC用ハウジング

FC 斜めPC用ハウジング
  • ・ワイドキー、ナローキーのキー幅寸法を選択できます。
  • ・全長24mmで装置内使用に最適です。(SNP-5)
  • ・SNP-2 : φ2、φ3mmコード用です。
  • ・SNP-5 : φ0.9mm心線用です。

FC 斜めPC用ハウジング オーダリングインフォメーション

a ブーツ色 8
b ブーツ穴径 φ0.9mm用(ゴム) 1
φ0.9mm用(難燃ゴム) 8
φ2mm用(ゴム) 2
φ3mm用(ゴム) 3
c ブーツネーム 0
d キャップ 緑帽子 8
緑フェルールキャップ B
白(プラスチック) 3
e 梱包形態 仮組無し 0
仮組 1
f キー幅 ワイドキー D
ナローキー K
g 管理桁 1G

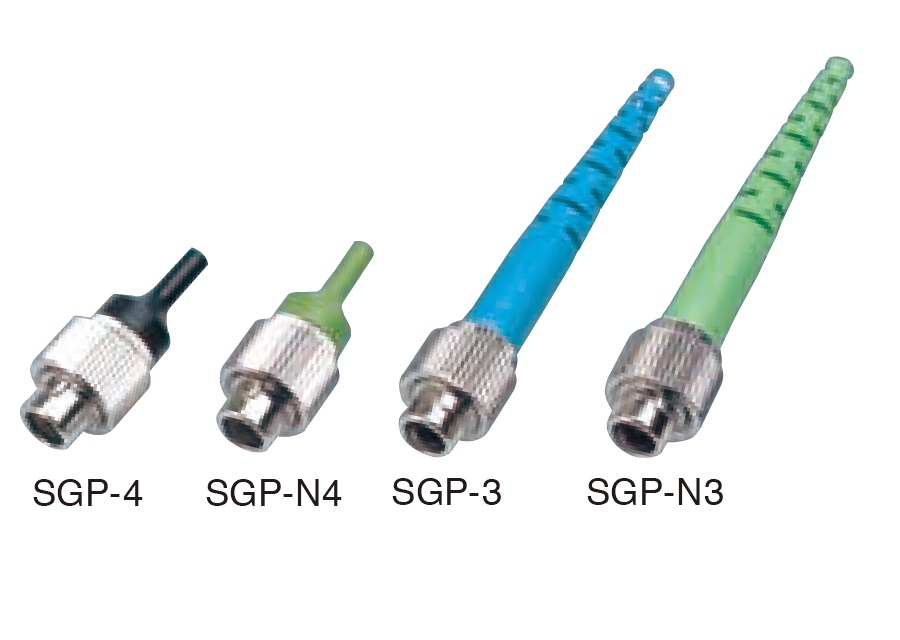

FC ハウジング(無段階調心型)

FC ハウジング(無段階調心型)
  • ・360°無段階に調心可能です。
  • ・成形フレームの採用、ケブラ及びPVC被覆の固定がカシメタイプによりSCタイプと同等の組立性を実現。(ケブラはデュポン社の登録商標です。)
  • ・難燃グレードUL94V-0を満足します。
  • ・SGP-3、4:PC用です。フェルールはSZ-3A15シリーズ(フランジ外径φ4.7、プリドーム)をご使用ください。
  • ・SGP-N3、N4:斜めPC用です。標準仕様はナローキーとなります。ワイドキーをご希望の際はご相談ください。フェルールはSGZ-1A15シリーズ(フランジ外径φ4.7、ステップ形状APC)をご使用ください。

  型番
φ0.9mm心線用(難燃ゴム) SGP-418011K0G
φ0.9mm心線斜めPC用(難燃ゴム) SGP-N488081K0G
φ2mmコード用 SGP-356011K0G
φ2mmコード用ショートブーツ付 SGP-3S5D011K0G
φ3mmコード用 SGP-357011K0G
φ2mmコード斜めPC用 SGP-N386081K0G
φ2mmコード斜めPC用ショートブーツ付 SGP-N3S8D081K0G
φ3mmコード斜めPC用 SGP-N387081K0G

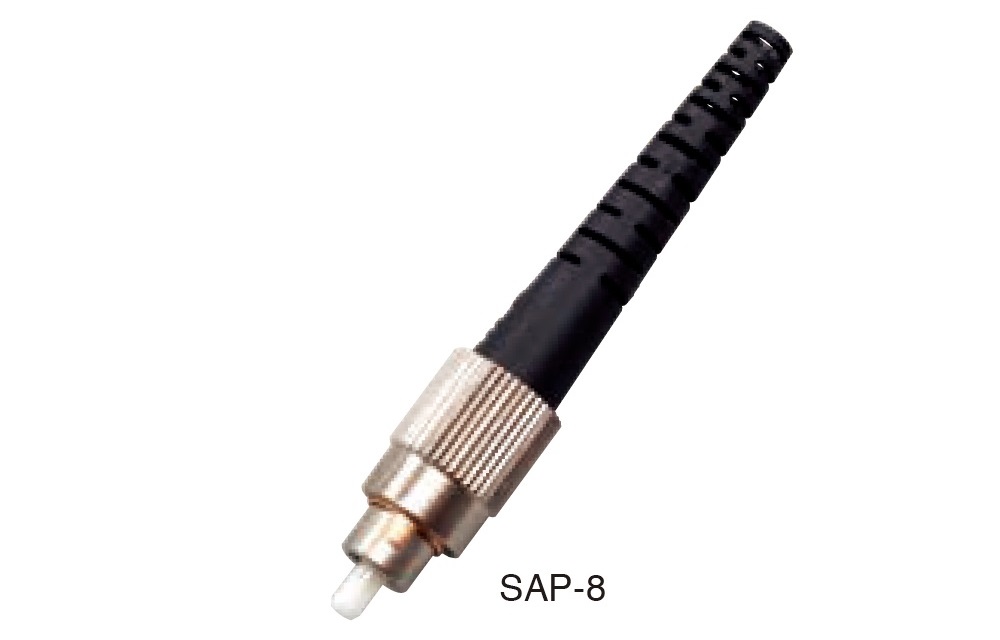

FC プラグ

FC プラグ
  • ・プリドームフェルールが付いた組立容易なワンピースタイプのFCプラグです。
  • ・SC用カシメ工具にて組立可能です。
    (型番: MDTK-02-120G)
  • ・Telcordia屈曲対応ブーツが標準装備です。
  • ・難燃グレードUL94V-0を選択できます。(キャップ除く)

FC プラグ オーダリングインフォメーション

a ブーツ色 1
b ブーツ穴径 φ0.9mm用(難燃ゴム) 1
φ0.9mm用 9
φ3mm用 3
φ2mm用 6
c 穴径 125μm 125
126μm 126
d ブーツネーム ネーム無-φ0.9(難燃ゴム) 0
ネーム有-φ0.9~3(プラスチック) 1
e キャップ 黒帽子 1
黒フェルールキャップ A
f 梱包形態 部品別梱包 3
g フレーム 切削フレーム 0
ダイカストフレーム D
h 管理桁 0G

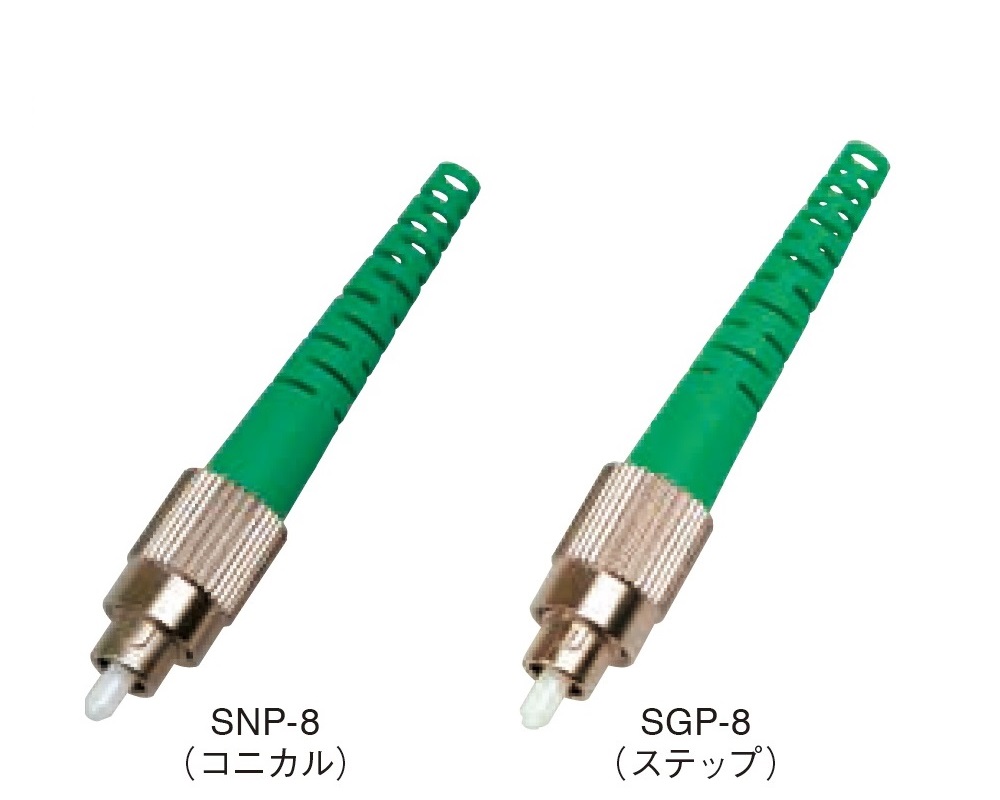

FC 斜めPC用プラグ

FC 斜めPC用プラグ
  • ・コニカルフェルール/ステップフェルールが付いた組立容易なワンピースタイプのFC斜めプラグです。
  • ・ SC用カシメ工具にて組立可能です。
    (型番: MDTK-02-120G)
  • ・先端面が斜め加工されており、研磨工程を簡略化できます。
  • ・Telcordia屈曲対応ブーツが標準装備です。
  • ・難燃グレードUL94V-0を選択できます。(キャップ除く)
  • ・ワイドキー、ナローキーのキー幅を選択できます。

FC 斜めPC用プラグ オーダリングインフォメーション

a ブーツ色 8
b ブーツ穴径 φ0.9mm用(難燃ゴム) 1
φ0.9mm用 9
φ3mm用 7
φ2mm用 6
c 穴径 125μm 125
126μm 126
d ブーツネーム ネーム無-φ0.9(難燃ゴム) 0
ネーム有-φ0.9~3(プラスチック) 1
e キャップ 緑帽子 8
緑フェルールキャップ B
f 梱包形態 部品別梱包 3
g キー幅 ワイドキー(SNP-8のみ) D
ナローキー K
h 管理桁 1G

FCコネクタに関する詳細は、以下のページからご覧頂けます。
