製品情報

プラグ形 固定減衰器

  • ●SC,FC,LC,ST,MU形プラグタイプでパネルにマウントされたアダプタを介しての接続に最適です。
  • ●PC及び斜めPC研磨に対応致します。
  • ●1310/1550nmの波長に適用しますがC及びLバンド、その他カスタム波長への対応も可能です。

FA100シリーズ(FCプラグ形)

FA100シリーズ(FCプラグ形)
FA100シリーズ(FCプラグ形) オーダリングインフォメーション
  • ・斜めPC用はRタイプとなります。
    Nタイプご希望の際はご相談ください。
a 減衰量 表4参照
b 研磨 PC研磨/標準 HP
PC研磨/高精度 HP5
斜めPC研磨/標準 AP
斜めPC研磨/高精度 AP5

FA110シリーズ(SCプラグ形/プラスチックハウジング)

FA110シリーズ(SCプラグ形/プラスチックハウジング)
FA110シリーズ(SCプラグ形/プラスチックハウジング)オーダリングインフォメーション
a 減衰量 表4参照
b 研磨 PC研磨/標準 HP
PC研磨/高精度 HP5
斜めPC研磨/標準 AP
斜めPC研磨/高精度 AP5

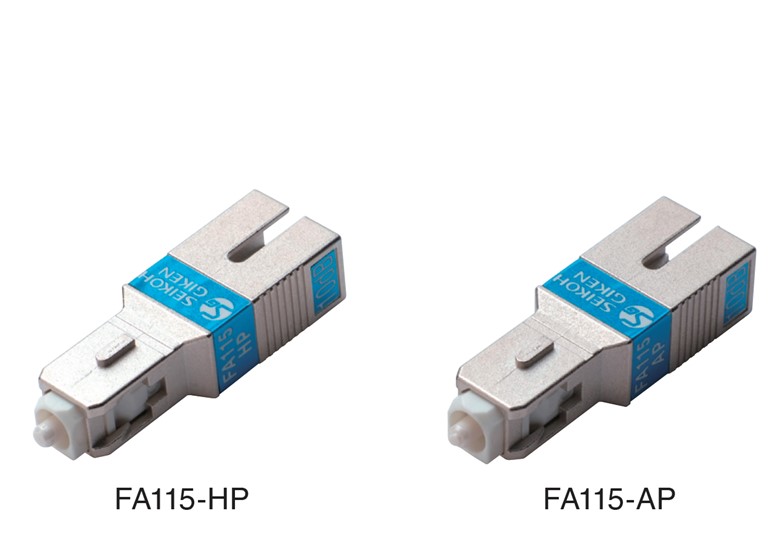

FA115シリーズ(SCプラグ形/メタルハウジング)

FA115シリーズ(SCプラグ形/メタルハウジング)
FA115シリーズ(SCプラグ形/メタルハウジング)オーダリングインフォメーション
a 減衰量 表4参照
b 研磨 PC研磨/標準 HP
PC研磨/高精度 HP5
斜めPC研磨/標準 AP
斜めPC研磨/高精度 AP5

FA125シリーズ(LCプラグ形)

FA125シリーズ(LCプラグ形)
FA125シリーズ(LCプラグ形)オーダリングインフォメーション
  • ・6.25mmピッチでの高密度実装が可能です。
a 減衰量 表4参照
b 研磨 PC研磨/標準 HP
PC研磨/高精度 HP5
斜めPC研磨/標準 AP
斜めPC研磨/高精度 AP5

FA130シリーズ(STプラグ形)

FA130シリーズ(STプラグ形)
FA130シリーズ(STプラグ形)オーダリングインフォメーション
a 減衰量 表4参照
b 研磨 PC研磨/標準 HP
PC研磨/高精度 HP5

FA140シリーズ(MUプラグ形)

FA140シリーズ(MUプラグ形)
FA140シリーズ(MUプラグ形)オーダリングインフォメーション
  • ・4.5mmピッチでの高密度実装が可能です。
  • ・各社MU-Jプラグと接続。
a 減衰量 表4参照
b 研磨 PC研磨/標準 HP

表4. 減衰量及び表記形式
減衰量(dB) 表記
1 01
2 02
3 03
4 04
5 05

減衰量(dB) 表記
6 06
7 07
8 08
9 09
10 10

減衰量(dB) 表記
11 11
12 12
13 13
14 14
15 15
20 20

固定減衰器に関する詳細は、以下のページからご覧頂けます。

PDFフォーマットファイルをオンラインで開くにはPDFプラグインが必要です。

電話でのお問合せ047-388-6111(光通信用部品関連 営業担当) 月~金 8:30~17:30
