製品情報

SCコネクタ

  • ●Telcordia GR-326-COREに対応するタイプを選択できます。
  • ●JIS C 5973 F04及び国際規格IEC 61754-4に準拠しています。
  • ●難燃グレードUL94V-0を満足します。(キャップ除く)
  • ●作業性に優れたカシメ工具を用意しております。型番: MDTK-02-120G

SCφ0.9mm心線用ハウジング
SCφ2mm/φ3mmコード用ハウジング

SCφ0.9mm心線用ハウジング
SCφ2mm/φ3mmコード用ハウジング

■SC φ0.9mm心線用ハウジング
  • ・樹脂製ストップリングの採用により低価格化、軽量化を図ると共に組立性に優れています。
  • ・全長33mmで装置内での使用に適しています。(難燃ゴム)
  型番
PC用 SSC-P1511F3151G
斜めPC用 SSC-PN1811G3151G
■SC φ2mm/φ3mmコード用ハウジング
  • ・Telcordia屈曲対応です。
  型番
φ2mmコード用 SSC-P25B1F302G
φ2mmコード用ショートブーツタイプ SSC-P2S5D1F301G
φ2mmコード斜めPC用 SSC-PN28B1G302G
φ2mmコード斜めPC用ショートブーツタイプ SSC-PN2S8D1G301G
φ3mmコード用 SSC-P35C1F302G
φ3mmコード斜めPC用 SSC-PN38C1G302G

SCプラグ

SCプラグ
  • ・プリドームフェルールが付いた組立容易なワンピースタイプのSCプラグです。
  • ・Telcordia屈曲対応ブーツが標準装備です。

SCプラグ オーダリングインフォメーション
a ブーツ色 5
b ブーツ穴径 φ0.9mm用(難燃ゴム) 1
φ0.9mm用 9
φ2mmコード用 B
φ3mmコード用 C
c 穴径 125μm 125
126μm 126
d ツマミネーム 1
e キャップ 青ツマミキャップ F
f 梱包形態 部品別梱包 3
g 管理桁 00G

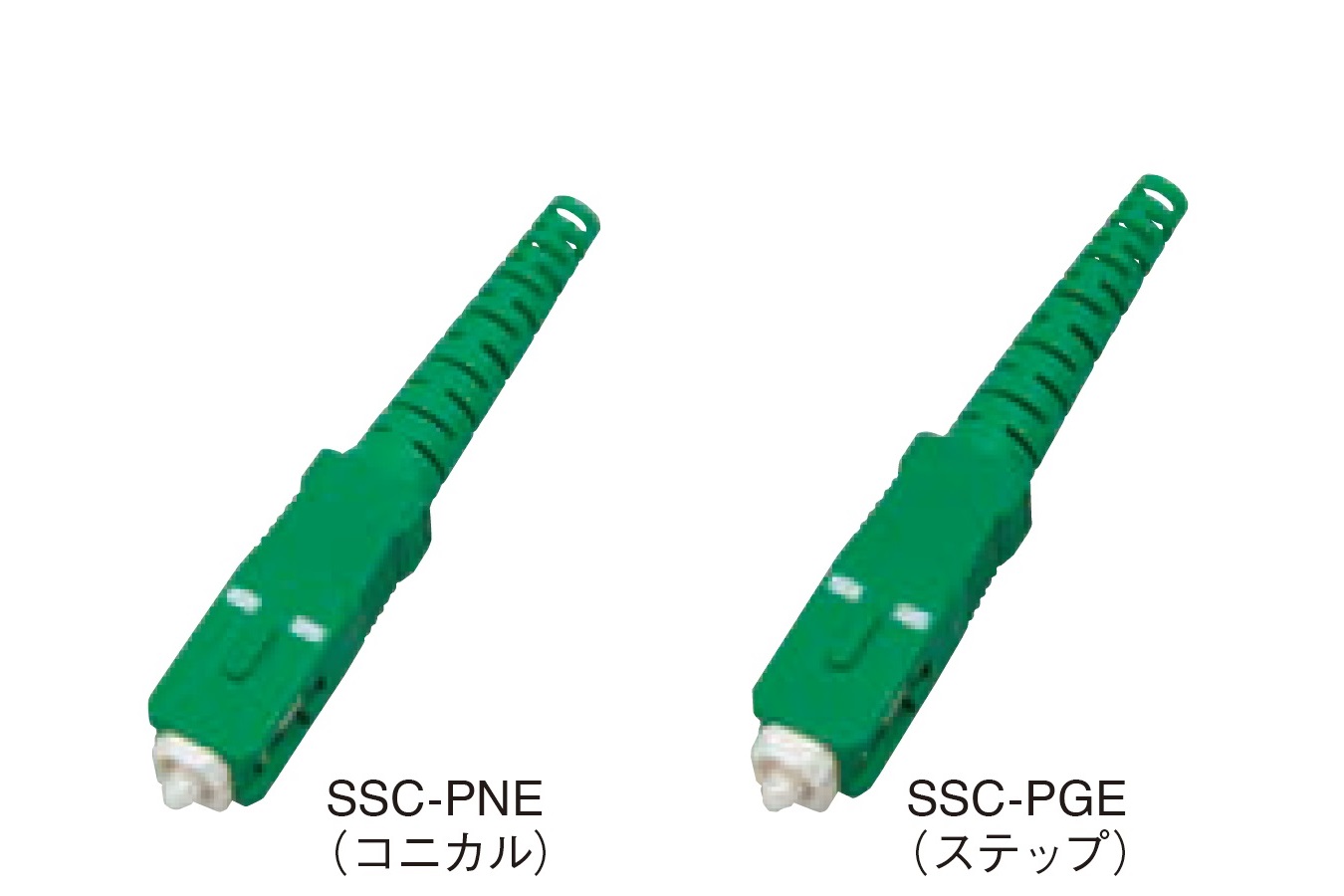

SC 斜めPCプラグ

SC 斜めPCプラグ
  • ・コニカルフェルール/ステップフェルールが付いた組立容易なワンピースタイプのSC斜めPCプラグです。
  • ・先端面が斜め加工されており、研磨工程を簡略化できます。
  • ・Telcordia屈曲対応ブーツが標準装備です。
  • ・SSC-PNE : コニカルフェルールです。
  • ・SSC-PGE : ステップフェルールです。

SC 斜めPCプラグ オーダリングインフォメーション
a ブーツ色 8
b ブーツ穴径 φ0.9mm用(難燃ゴム) 1
φ0.9mm用 9
φ2mmコード用 B
φ3mmコード用 C
c 穴径 125μm 125
126μm 126
d ツマミネーム 1
e キャップ 青ツマミキャップ F
f 梱包形態 部品別梱包 3
g 管理桁 00G

SCコネクタに関する詳細は、以下のページからご覧頂けます。

PDFフォーマットファイルをオンラインで開くにはPDFプラグインが必要です。

電話でのお問合せ047-388-6111(光通信用部品関連 営業担当) 月~金 8:30~17:30
