製品情報

端面クリーナ

SHM-503(Handi Mate™)

  • ●ハンディメイトに新たに布搭載版が加わり、更なる使い勝手の良さと信頼性を提供します。
  • ●SHM-501/502では実現できなかったSC/APC Stepフェルールの清掃も可能になりました。
SHM-503(Handi Mate™)
SHM-503(Handi Mate™)Before After
  • ●SC、FC、LC、MU、等、主要な単芯コネクタの端面を簡単に清掃できます。
  • ●小型、軽量で手のひらサイズです。
  • ●ホルダー・ガイドにより、均一な清掃性を確保します。
  • ●1台で500回以上の清掃が可能です。
  • ●LC/PC2連、MU/PC2連コネクタも清掃可能です。
型番 SHM-503
用途 光コネクタ単体の端面清掃
寸法 H110×W68×D28mm (Cap opened)
重量 80g
駆動方法 スライド方式
使用回数 500回以上
適用コネクタ SC,FC,LC,MU,ST(単心PCおよびAPC)
LC/PC2連、MU/PC2連

SHM-501/502(Handi Mate™)

  • ●コンパクトで確実性の高い光コネクタ端面クリーナです。
  • ●敷設・保守現場、工場などでの使用に最適です。
SHM-501(Handi Mate™)
SHM-501(Handi Mate™)Before After
  • ●SC、FC、LC、MU、等、主要な単芯コネクタの端面を簡単に清掃できます。
  • ●小型、軽量で手のひらサイズです。
  • ●ホルダー・ガイドにより、均一な清掃性を確保します。
  • ●1台で500回以上の清掃が可能です。
  • ●LC/PC2連、MU/PC2連コネクタも清掃可能です。(SHM-502)
型番 SHM-501 SHM-502
用途 光コネクタ単体の端面清掃
寸法 H110×W68×D28mm (Cap opened)
重量 75g
駆動方法 スライド方式
使用回数 500回以上
適用コネクタ SC,FC,LC,MU,ST
(単心PCおよびAPC)
SC,FC,LC,MU,ST
(単心PCおよびAPC)
LC/PC2連、MU/PC2連

SFM2.0-250/125/MPO(Ferrule Mate 2.0™)

  • ●全く新しいコンセプトで生まれたフェルール端面クリーナです。独自に開発した清掃布の“送り”と“回転”を同時に行なうことにより、アダプタ内のフェルール端面を効率良く清掃できます。
SFM-250/125(Ferrule Mate™)
SFM-250/125(Ferrule Mate™)Before After

片手で収まるサイズのボディに800回以上(MPOは500回以上)使用できる清掃布を備えた小型・高性能のクリーナです。
独自開発した、布の“送り”と“回転”を同時に行なう方式により、従来品では取り切れなかったフェルール端面の付着物を簡単に除去できます。
先細形状の先端部はアダプタ内部(パネル内部)のフェルール端面を清掃するのに最適な形状です。また、保護キャップ先端に設けられたフェルール挿入孔を使ってコネクタ単体の清掃も可能です。

型番

SFM2.0-250

SFM2.0-125

SFM2.0-MPO
用途 アダプタ内/コネクタ単体のフェルール端面清掃
寸法(収縮時) L230×W30×H40㎜
寸法(延伸時) L265㎜
重量 85g
駆動方法 挿入時自動清掃
使用回数 800回以上 500回以上
適用コネクタ/アダプタ SC/FC/ST
(PC及びAPC)
MU/LC
(PC及びAPC)
MPO
(PC及びAPC)

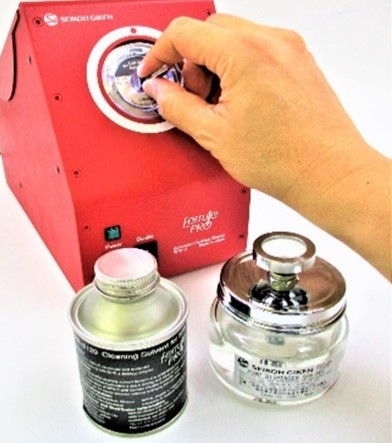

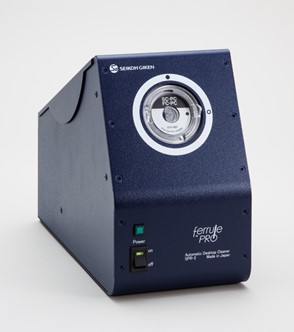

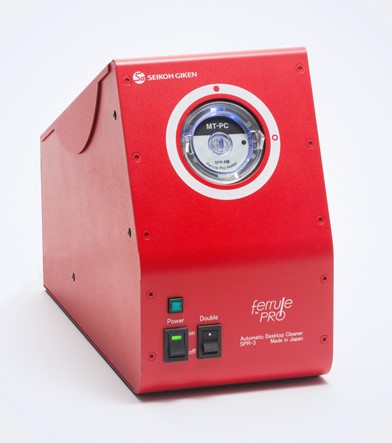

量産製造現場用端面クリーナ SPR-1(Ferrule Pro™)

量産製造現場用端面クリーナ SPR-1(Ferrule ProTM)
量産製造現場用端面クリーナ SPR-1(Ferrule ProTM)

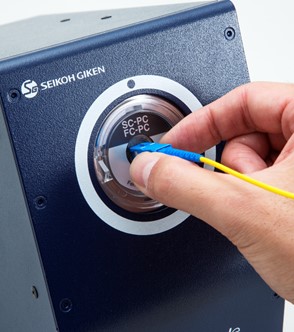

光接続部品の検査工程では端面清掃が不可欠ですが、今までは作業者のスキルに依存した清掃方法が実施されており、一度の清掃ではきれいにならず、何度か作業を繰り返すうちに新たな傷をつけてしまったり、静電気を帯びて浮遊物が付くなどの問題が発生していました。
FerruleProは、一回の清掃でファイバおよびフェルール面の清掃が 可能であり、作業者のスキルを必要としません。また、1端末あたり3秒の高速清掃により 作業工程の短縮が可能。カセット交換以外の特別なメンテナンスも必要ありません。

外形寸法

W120×D260×H200㎜

重量 本体2kg、カセット0.5kg
環境対応 CE/PSE対応
使用電源 AC100-240V 50/60Hz
清掃媒体 光コネクタ清掃用特殊紙(カセット交換式)
清掃対象コネクタ SC/FC/ST/LC/MU/MT/MPO
コネクタおよびフェルールのPC/APC
使用回数 1万回/1カセット
清掃サイクル 3秒/1端末
標準セット 本体1台、カセット1個、ホルダー7個、電源コード1本、取扱説明書

上記製品の仕様やその他詳細に関しましては弊社へ直接お問い合わせ下さい。
又、カタログ以外の製品に付きましても、お気軽にお問い合わせ下さい。

PDFフォーマットファイルをオンラインで開くにはPDFプラグインが必要です。

電話でのお問合せ047‐388‐6111(光製造用機器 営業担当) 月~金 8:30~17:30
